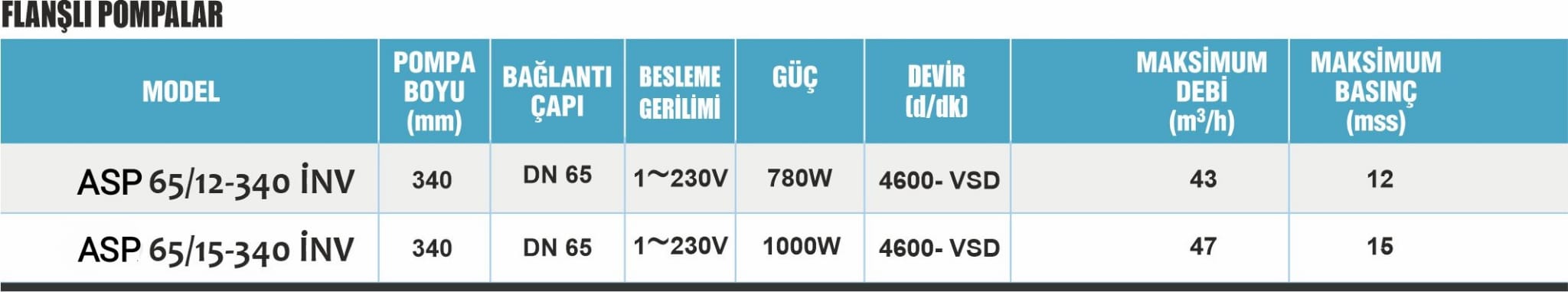

ASP 65 (DN65) Serisi Tek Pompa

Açıklama

Uygulama Alanı Enerji Ver. Endeksi Yalıtım Sınıfı Çalışma Sıcaklığı    Şebeke Bağlantısı Koruma Sınıfı Donanım Fonksiyon	: Isıtma, Soğutma ve Endüstriyel Sirkülasyon Sıstemlerinde : IEE<0,23 : F : -10'C / 110'C : 1 ~ 230V, 50Hz : Ip44 : Daimi Mıknatıslı ECM Teknolojisi Entegre Motor Koruma : 3 Ayrı Çalışma Modu; - Değişken Basınç Kontrol Modu - Sabit Basınç Kontrol Modu - Gece Modu
Özellikler	: Ekran Göstergesi Kolay Kullanım ve Kolay Kurulum Cihaz Arası Ops. BMS Haberleşme; Opsiyonel Olarak; - 2Adet Mogbus - 2Adet Dijital Giriş - 1 Adet Role Çıkışı - 2 Adet Sensör Bağlantısı - 4 -20mA ve 0-10V

FREKANS SÜRÜCÜLÜ ISLAK ROTORLU SİRKÜLASYON POMPALARI

Islak Rotorlu Sirkülasyon Pompasının Yapısı Pompalar emiş hatlarındaki akışkana kinetik ya da potansiyel enerji kazandırarak basma hattına yönlendiren cihazlardır. Kapalı sistemlerde kullanılan pompalar sıvının sistemde devir daim edebilmesi için gereken (sürtünme kayıpları ve herhangi bir yükseklik farkı) enerjiyi sıvıya kazandırırlar. Sirkülasyon pompası temel olarak üç kısımdan oluşur :

• Sürekli mıknatıslı senkron motor
• Motor sürücü elektronik kart
• Pompa gövdesi ve çark

Islak rotorlu sirkülasyon pompalarında su rotor milinin ortasında bulunan küçük çaplı bir delik sayesinde rotor kılıfının içerisine dolar ve rotor suyun içerisinde döner. Bu sayede motorun sargı ve karbon yataklarının soğutma işlemi de sağlanmış olur.

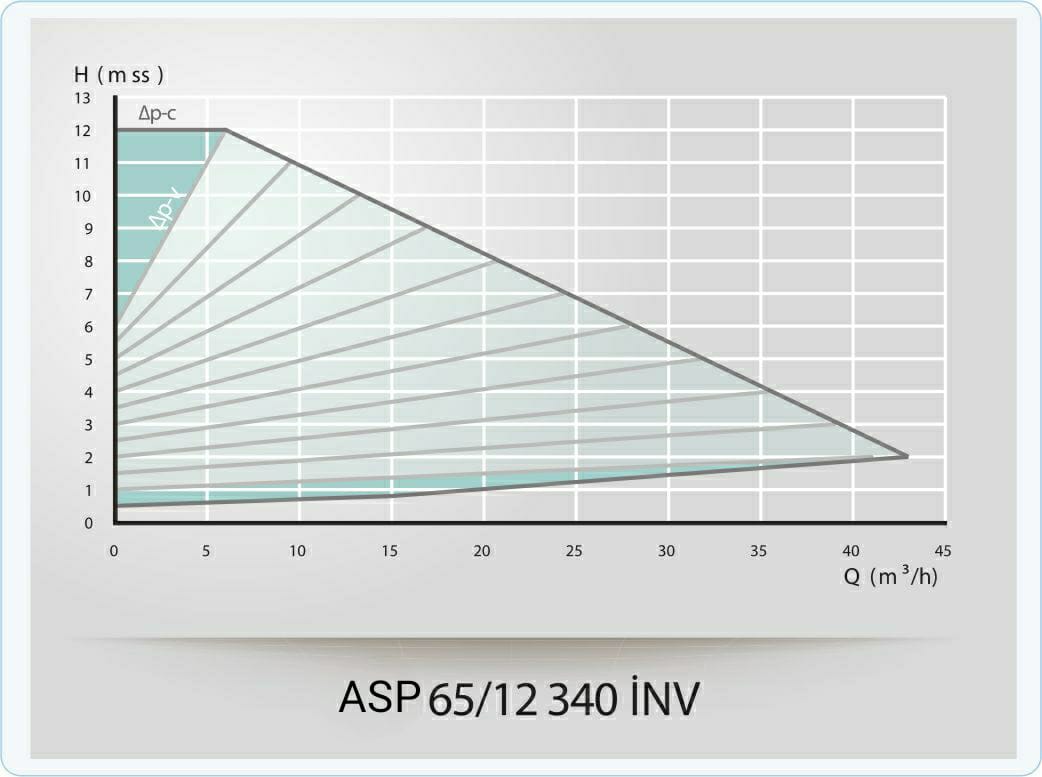

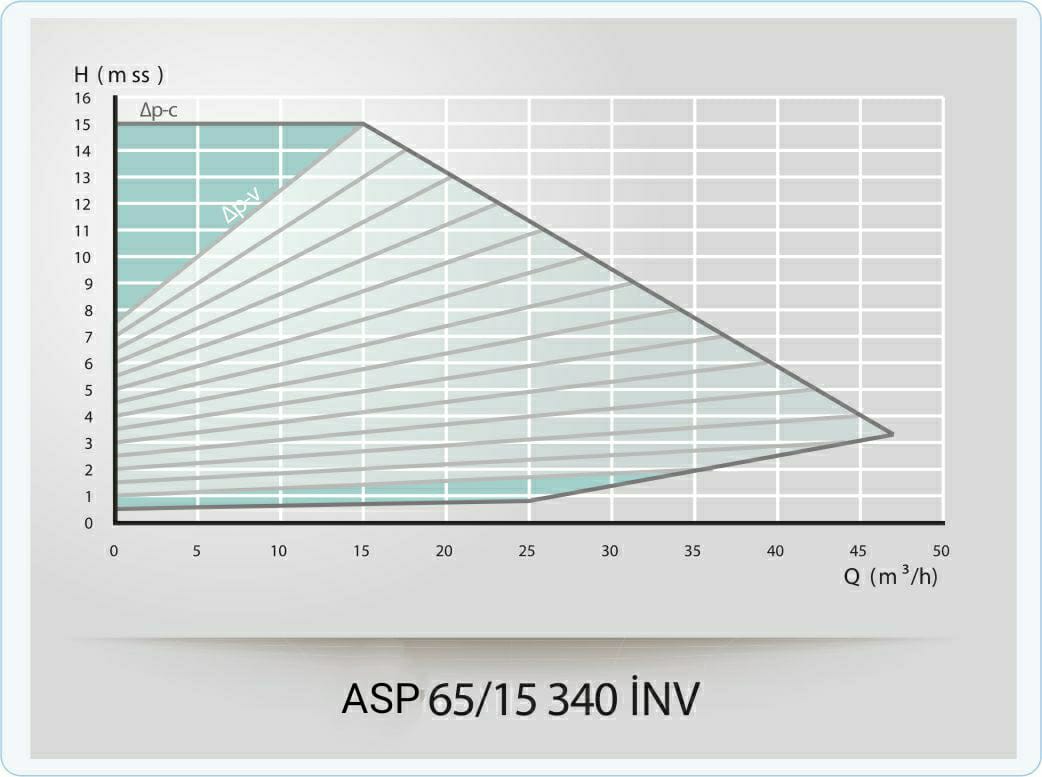

Sirkülasyon pompaları akışkanın sistemin dışına çıkmadığı kapalı sistemlerde çalışırlar. Bir kapalı sistemin farklı debi değerlerindeki basınç kayıplarını gösteren eğriye sistemin karakteristik eğrisi denir. Basınç kaybının debi değerinin karesiyle değişmesi nedeniyle eğri parabolik bir karakteristiğe sahiptir. Isıtma sistemlerinde ısı dağılımını düzenlemek için sistemdeki vanalar açılır veya kapatılır. Sistemde kullanılan sirkülatör bu direnci ve gerekli olan yükseklik farkını yenecek enerjiyi akışkana vermelidir. Sirkülatör seçiminde bu bilgiler kullanılarak pompa karakteristik eğrileri incelenir ve pompa eğrisi ile sistem eğrisinin kesiştiği uygun pompa seçilir. Bu kesişim noktasının yani işletme noktasının mümkün olduğunca pompanın en verimli çalışma noktasına yakın olması gerekmektedir.
