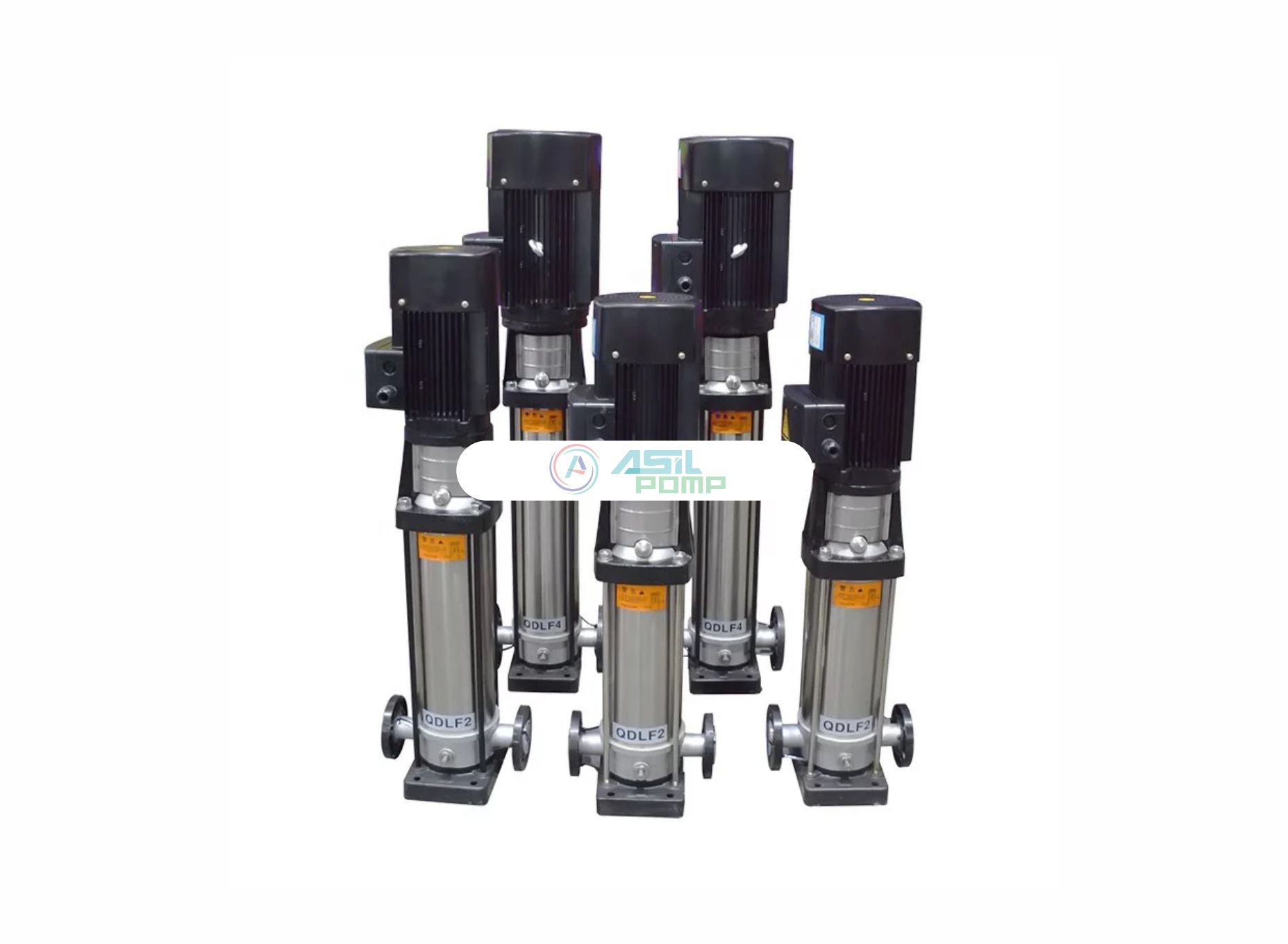

Dikey Milli Paslanmaz Çarklı Paket Hidrofor Pompaları

Açıklama

HİDROFOR VE HİDROFOR ÇALIŞMA PRENSİPLERİ

Basıncı düşük suyu, hava ile sıkıştırarak istenen yüksekliğe çıkartan ve otomatik çalışan silindirik depolu pompalama sistemlerine hidrofor (basınçlandırma deposu) denir. Basınçlandırma işlemini tank, pompa ve bunların üzerine takılan yardımcı elemanlar yapar.

Hidrofor veya su deposu bağlantılı sistemler çok katlı binaların su ihtiyacını karşılamak için şehir şebeke basıncı yetersiz kaldığı durumlarda kurulur. Hidrofor ve su deposu ayrı ayrı kullanılabildiği gibi bazı tesisat sistemlerinde beraber de bağlanabilir.

HİDROFOR ÇALIŞMA PRENSİBİ

Asil Pompa ürünü hidrofor pompası, suya yeterli basıncı verecek kapasitede olmalı ve ona göre seçilmelidir. Görevi kuyu, depo veya şebekeden aldığı suyu tankta basınçlandırmaktır. Merkezkaç (salyangoz) ve kademeli (santrifüj) tipte yapılır. Pompa motorları dikey veya yatay bağlantı biçiminde üretilir.

Asil pompa ürünü hidrofor yardımcı elemanları (ekipmanları), şiber veya küresel vana, çek valf, güvenlik vanası, hava temin elemanı (hava enjektörü, hava subabı veya kompresör) basınç şalteri, manometre, selenoid vana ve seviye elektrotundan oluşur.

– Şiber veya küresel vana, gerektiğinde su akışını kesmek için kullanılır.

– Çek valf, takılı bulunduğu yerin gerisinde basıncın azalması durumunda, su akışının ters yöne kaçmasını engeller.

– Güvenlik vanası, sistemdeki fazla basıncı dışarı atarak sistemin güvenliğini sağlar.

– Sistem içindeki basınç manometreden okunur ve hava bölgesine bağlanır.

– Selenoid vana hava bölgesine takılarak su seviyesine göre tankın hava emişini sağlar.

– Seviye elektrodu ise su seviyesini kontrol eder ve su bölgesine takılır.

– Hidrofor tankı basıncına göre pompanın çalışmasını basınç şalteri düzenler.

– Hidrofor sistemi elemanları birbirine bağlı ve tamamlayıcı nitelikte çalışır.
